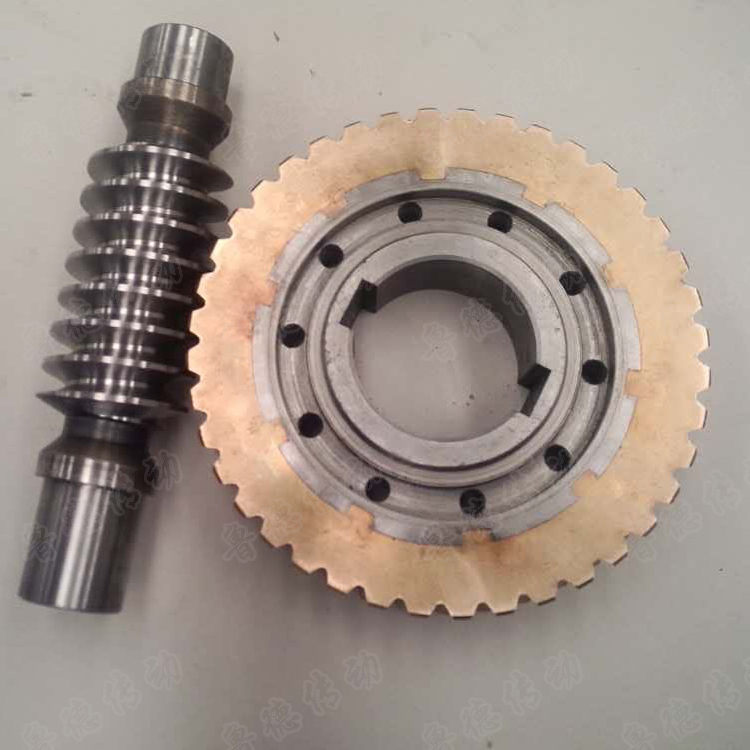

蝸輪蝸桿傳動
蝸輪蝸桿傳動常用于傳動功率在50KW以下，滑動速度在15m/s以下的機器設備中。安裝時對中心距和尺寸精度要求較高。
蝸輪蝸桿傳動可以實現大傳動比，傳動平穩、結構緊湊，具有很好的自鎖功能。
蝸輪蝸桿傳動類型：
1、圓柱蝸桿傳動
普通圓柱蝸桿傳動：阿基米德蝸桿、漸開線蝸桿、法向直廓蝸桿、錐面包絡圓柱蝸桿。
圓弧圓柱蝸桿傳動其蝸桿的螺旋面是用刃邊為凸圓弧形的車刀切制而成的。
2、環面蝸桿傳動其蝸桿體在軸向的外形是以凹弧面為母線所形成的旋轉曲面，這種蝸桿同時嚙合齒數多，傳動平穩，齒面利于潤滑油膜形成，傳動效率較高。
3、錐蝸桿傳動同時嚙合齒數多，重合度大，傳動比范圍大，承載能力和效率較高。
蝸輪蝸桿材質選擇：
蝸輪材質選用錫青銅，一般傳動和不重要的傳動場合也可選用鋁鐵青銅或灰鑄鐵；蝸桿材質為低（中）碳合金鋼，根據不同使用要求進行滲碳淬火調質加工。
蝸輪蝸桿精度：
蝸輪蝸桿傳動規定了12個精度等級，第1級精度_，第12級精度_，對于動力蝸桿傳動，一般按照6~9級精度制造。
6級精度的傳動可用于中等精密機床的分度機構和發動機調節系統的傳動；7級精度可用于中等精度的運輸機和中等功率的蝸桿傳動；8級精度可用于圓周速度較低，每天只有短時間工作的次要傳動；9級精度只能用于不重要的低速傳動及手動傳動。
